No mundo do controle elétrico e da automação, os relés de estado sólido (SSRs) desempenham um papel crucial. Eles oferecem uma alternativa confiável e eficiente aos relés eletromecânicos tradicionais. Como fornecedor de relés de estado sólido 3A DC, muitas vezes sou questionado sobre as diferenças entre os relés de estado sólido 3A DC e os relés de estado sólido AC. Neste blog, irei me aprofundar nessas diferenças para ajudá-lo a tomar decisões informadas no que diz respeito às necessidades do seu sistema elétrico.
1. Princípios Operacionais Básicos
A diferença fundamental entre um relé de estado sólido 3A DC e um relé de estado sólido AC está em seus princípios operacionais.
Relé de estado sólido 3A DC
Um relé de estado sólido 3A DC é projetado para controlar cargas DC com corrente nominal de até 3A. Normalmente consiste em um circuito de entrada, um mecanismo de isolamento e um circuito de saída. O circuito de entrada geralmente é um sinal DC de baixa potência, que pode ser fornecido por um microcontrolador, um PLC ou outros dispositivos de controle. Quando uma tensão CC adequada é aplicada à entrada, ela ativa um optoacoplador ou outros componentes de isolamento. O isolamento garante a separação elétrica entre os circuitos de entrada e saída, protegendo o circuito de controle da saída de alta potência. Assim que o componente de isolamento é acionado, ele liga o circuito de saída, permitindo que a corrente CC flua através da carga.
Relé de estado sólido CA
Por outro lado, um relé de estado sólido CA é usado para controlar cargas CA. Semelhante ao relé DC, também possui um circuito de entrada e um mecanismo de isolamento. No entanto, o circuito de saída foi projetado para lidar com corrente alternada. Quando um sinal de entrada apropriado é recebido, o componente de isolamento ativa um triac ou um par de SCRs (Retificadores Controlados de Silício) no circuito de saída. Esses dispositivos semicondutores podem lidar com o fluxo bidirecional de corrente CA, permitindo que o relé controle efetivamente as cargas CA.
2. Requisitos de entrada
Os requisitos de entrada para relés de estado sólido 3A DC e relés de estado sólido AC também variam.
Relé de estado sólido 3A DC
Um relé de estado sólido 3A DC requer um sinal de entrada DC. A faixa de tensão de entrada é normalmente especificada pelo fabricante e pode variar de alguns volts a dezenas de volts. Por exemplo, alguns SSRs 3A DC podem ter uma faixa de tensão de entrada de 3 a 32 V DC. Essa entrada CC de baixa tensão facilita a interface com sistemas de controle eletrônico modernos, como microcontroladores e sensores.
Relé de estado sólido CA

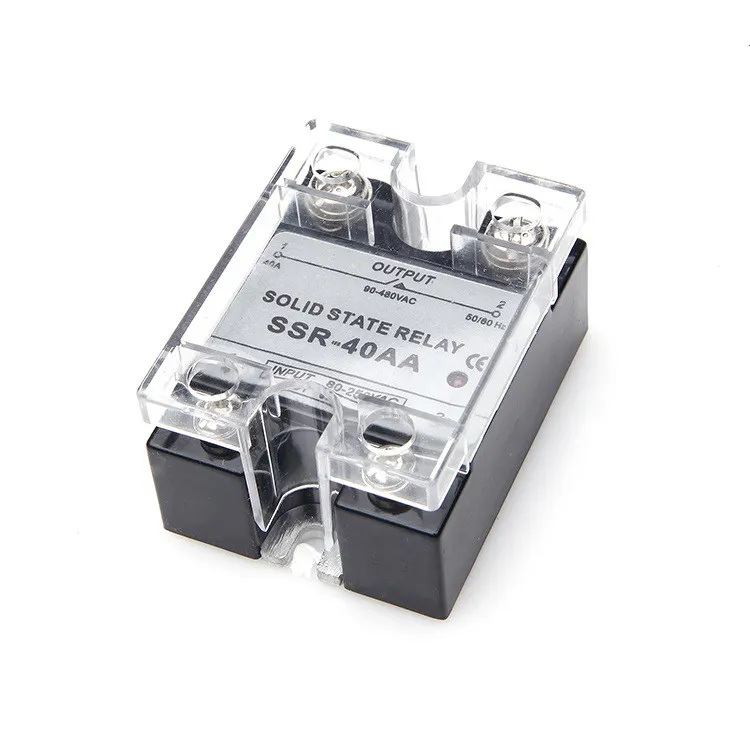

Os relés CA de estado sólido podem ter entrada CA ou CC. Os SSRs de entrada CA são projetados para serem conectados diretamente a uma fonte de alimentação CA, geralmente com uma faixa de tensão de entrada especificada, como 90 - 280 Vca. SSRs CA de entrada CC, como oEntrada CA do relé de estado sólido Saída CC com LED, requerem um sinal de entrada CC para controlar a saída CA. A faixa de tensão de entrada para SSRs CA de entrada CC também é especificada pelo fabricante e pode variar dependendo do modelo.
3. Características de saída
As características de saída destes dois tipos de relés são significativamente diferentes.
Relé de estado sólido 3A DC
A saída de um relé de estado sólido 3A DC é uma corrente DC com capacidade de corrente nominal de 3A. A tensão de saída é determinada pela fonte de alimentação CC conectada à carga. Por ser uma saída CC, não há problema de cruzamento por zero, o que significa que o relé pode ligar e desligar a qualquer momento sem causar estresse elétrico excessivo. Isso o torna adequado para aplicações onde é necessário o controle preciso de cargas CC, como motores CC, solenóides e iluminação LED.
Relé de estado sólido CA
Os relés CA de estado sólido têm uma saída CA. A tensão e a frequência de saída são determinadas pela fonte de alimentação CA. Uma característica importante dos SSRs AC é o recurso de cruzamento zero. A maioria dos SSRs CA são projetados para ligar e desligar no ponto de cruzamento zero da forma de onda CA. Isso reduz o ruído elétrico e o estresse no relé e na carga, prolongando sua vida útil. No entanto, em algumas aplicações onde a comutação rápida é necessária, SSRs CA com cruzamento diferente de zero podem ser usados.
4. Aplicações
As diferenças nos princípios operacionais, requisitos de entrada e características de saída levam a diferentes cenários de aplicação para relés de estado sólido 3A DC e relés de estado sólido AC.
Relé de estado sólido 3A DC
Os relés de estado sólido 3A DC são comumente usados em aplicações onde a energia DC é predominante. Por exemplo, em sistemas alimentados por bateria, como veículos elétricos, sistemas de energia solar e dispositivos eletrônicos portáteis, os SSRs 3A DC podem ser usados para controlar a carga e descarga de baterias, bem como a operação de motores DC. Eles também são amplamente utilizados em automação industrial para controlar cargas CC de pequeno a médio porte, como sensores, atuadores e válvulas de controle.
Relé de estado sólido CA
Os relés CA de estado sólido são usados principalmente em aplicações onde a energia CA é a fonte primária. Em sistemas de aquecimento industrial, como fornos, fornalhas e ferros de solda, os SSRs AC são usados para controlar os elementos de aquecimento. Eles também são usados em sistemas de controle de iluminação para edifícios comerciais e residenciais, onde podem diminuir ou ligar/desligar luzes alimentadas por CA. Além disso, os SSRs CA são usados em aplicações de controle de motores para motores CA monofásicos e trifásicos.
5. Vantagens e Desvantagens
Tanto os relés de estado sólido 3A DC quanto os relés de estado sólido AC têm suas próprias vantagens e desvantagens.
Relé de estado sólido 3A DC
Vantagens:
- Baixos requisitos de energia de entrada, tornando-os energeticamente eficientes.
- Velocidade de comutação rápida, adequada para aplicações que exigem resposta rápida.
- Sem contatos mecânicos, resultando em maior vida útil e menos manutenção.
- Bom isolamento entre entrada e saída, proporcionando segurança elétrica.
Desvantagens:
- Limitados a cargas CC, portanto não podem ser usados diretamente com fontes de alimentação CA.
- A capacidade de corrente de saída é relativamente pequena (3A neste caso), o que pode não ser suficiente para cargas CC de alta potência.
Relé de estado sólido CA
Vantagens:
- Pode suportar cargas CA, que são amplamente utilizadas em aplicações industriais e residenciais.
- A comutação de cruzamento zero reduz o ruído elétrico e o estresse no relé e na carga.
- Longa vida útil devido à ausência de contatos mecânicos.
Desvantagens:
- Os SSRs de entrada CA podem exigir circuitos de proteção adicionais para evitar sobretensão e sobrecorrente.
- A comutação de cruzamento diferente de zero pode causar ruído elétrico e interferência.
6. Considerações para escolher entre relés de estado sólido 3A DC e AC
Ao escolher entre um relé de estado sólido 3A DC e um relé de estado sólido AC, vários fatores precisam ser considerados.
- Tipo de carga: O fator mais importante é o tipo de carga. Se você tiver uma carga CC, como um motor CC ou um dispositivo alimentado por bateria, um relé de estado sólido 3A CC é a escolha óbvia. Se você precisar controlar uma carga CA, como um motor CA ou um elemento de aquecimento, será necessário um relé CA de estado sólido.
- Sinal de entrada: Considere o tipo de sinal de entrada disponível no seu sistema de controle. Se você tiver um sinal de controle DC, um SSR de entrada DC é mais adequado. Se você tiver uma fonte de alimentação CA disponível para a entrada, um SSR de entrada CA poderá ser usado.
- Requisitos de troca: Para aplicações que exigem comutação rápida, um relé de estado sólido 3A DC pode ser uma opção melhor devido à falta de problemas de cruzamento de zero. No entanto, se você precisar reduzir o ruído elétrico e o estresse na carga, é preferível um relé CA de estado sólido com comutação de cruzamento zero.
Como fornecedor de relés de estado sólido 3A DC, ofereço produtos de alta qualidade que atendem a diversas necessidades industriais e comerciais. Nossos SSRs 3A DC são projetados com tecnologia avançada para garantir desempenho confiável e longa vida útil. Se você estiver interessado em nossos produtos ou tiver alguma dúvida sobre relés de estado sólido 3A DC ou relés de estado sólido AC, como oRelé de estado sólido 100a CCouMini relés de estado sólido, não hesite em contactar-nos para mais discussões e aquisições.
Referências
- Dorf, RC e Bishop, RH (2016). Sistemas de controle modernos. Pearson.
- Boylestad, RL e Nashelsky, L. (2017). Dispositivos Eletrônicos e Teoria de Circuitos. Pearson.
