Olá, colegas entusiastas do setor automotivo! Como fornecedor de relés automotivos de 5 pinos, recebi muitas perguntas sobre como verificar se esses pequenos dispositivos estão energizados. Então, pensei em montar este blog para orientar você durante o processo.
Primeiro, vamos entender rapidamente o que é um relé automotivo de 5 pinos. É um componente crucial em muitos sistemas elétricos automotivos. Esses relés atuam como interruptores elétricos, controlando circuitos de alta corrente com um sinal de baixa corrente. Eles são usados em diversas aplicações, desde alimentar faróis até operar bombas de combustível. Se você estiver interessado em diferentes tipos de relés automotivos de 5 pinos, você pode conferir nossoRelé automotivo de 5 pinospágina.
Agora, ao tópico principal: como saber se um relé automotivo de 5 pinos está energizado. Existem algumas maneiras de fazer isso e vou decompô-las para você.
Método 1: ouvir um clique
Este é o método mais simples. Quando um relé é energizado, a bobina interna cria um campo magnético que une os contatos da chave. Esse movimento geralmente emite um clique audível. Para verificar isso, você precisará chegar perto do relé quando o sistema deveria ativá-lo.
Veja como você pode fazer isso:
- Certifique-se de que a ignição do veículo esteja desligada. Esta é uma precaução de segurança para evitar choques elétricos.
- Localize o relé automotivo de 5 pinos. Geralmente está em uma caixa de relé sob o capô ou dentro da cabine.
- Depois de encontrá-lo, ligue a ignição ou ative o sistema que utiliza o relé. Por exemplo, se for um relé de farol, acenda os faróis.
- Incline-se e ouça com atenção. Se você ouvir um clique distinto, é um bom sinal de que o relé está energizado. No entanto, só porque você ouviu um clique não significa que o relé esteja funcionando perfeitamente. Ainda pode haver problemas com os contatos.
Método 2: usando um multímetro
Um multímetro é uma ferramenta útil para qualquer DIYer automotivo. Ele pode medir tensão, corrente e resistência. Para verificar se um relé está energizado usando um multímetro, siga estas etapas:
Etapa 1: configurar o multímetro
- Gire o multímetro para a configuração de tensão CC. A maioria dos sistemas automotivos utiliza energia CC, portanto esta é a configuração apropriada.
- Defina a faixa para um valor superior à tensão esperada. Para um sistema de 12 volts, você pode configurá-lo para 20 volts.
Etapa 2: Identifique os pinos do relé
Um relé automotivo de 5 pinos normalmente possui dois pinos para a bobina e três pinos para os contatos da chave. Os pinos da bobina são os que recebem o sinal de baixa corrente para energizar o relé.
- Verifique a folha de dados do relé ou o diagrama de fiação do veículo para identificar os pinos da bobina. Normalmente, eles estão marcados no próprio relé.
Etapa 3: medir a tensão
- Com a ignição desligada, conecte as pontas de prova do multímetro aos pinos da bobina do relé.
- Ligue a ignição ou ative o sistema que utiliza o relé.
- Se o relé estiver energizado, você deverá ver uma leitura de tensão no multímetro. Para um sistema de 12 volts, você provavelmente verá cerca de 12 volts se o relé estiver recebendo energia.
Método 3: verificar os contatos do switch
Os contatos da chave em um relé são o que permitem que o circuito de alta corrente seja concluído quando o relé é energizado. Você pode verificar se os contatos estão funcionando medindo a resistência entre eles.
Etapa 1: configurar o multímetro
- Gire o multímetro para a configuração de resistência (ohms).
Etapa 2: medir a resistência
- Com a ignição desligada e o relé desenergizado, conecte as pontas de prova do multímetro aos pinos de contato da chave apropriados. Geralmente existem três pinos para os contatos da chave: um pino comum, um pino normalmente aberto (NA) e um pino normalmente fechado (NC).
- Quando o relé não estiver energizado, deve-se medir a resistência infinita (OL no multímetro) entre o pino comum e o pino NO. Isso indica que o circuito está aberto.
- Meça a resistência entre o pino comum e o pino NC. Você deve obter uma leitura de resistência baixa, próxima de zero ohms, indicando que o circuito está fechado.
- Agora, energize o relé ligando a ignição ou ativando o sistema relevante.
- Meça a resistência novamente. A resistência entre o pino comum e o pino NA deve agora estar próxima de zero ohms, e a resistência entre o pino comum e o pino NC deve ser infinita.
Solução de problemas
Se você tentou esses métodos e ainda não consegue determinar se o relé está energizado ou se as leituras não são as esperadas, aqui estão alguns possíveis problemas:
- Bobina ruim: A bobina do relé pode estar danificada. Você pode verificar a resistência da bobina usando um multímetro. Se a resistência for muito alta ou muito baixa em comparação com as especificações da folha de dados, a bobina pode estar com defeito.
- Contatos sujos ou gastos: Com o tempo, os contatos da chave podem ficar sujos ou desgastados. Isso pode impedir que o relé funcione corretamente, mesmo que esteja energizado. Você pode tentar limpar os contatos com um limpador de contatos.
- Problemas de fiação: Pode haver problemas com a fiação que leva ao relé. Verifique se há conexões soltas, fios quebrados ou terminais corroídos.
Outros tipos de relés automotivos de 5 pinos
Nós também oferecemosRelé de travamento automotivo. Esses relés possuem uma característica única onde podem permanecer no estado energizado ou desenergizado mesmo após o sinal de controle ser removido. Eles são úteis em aplicações onde você deseja manter um determinado estado sem alimentação contínua.

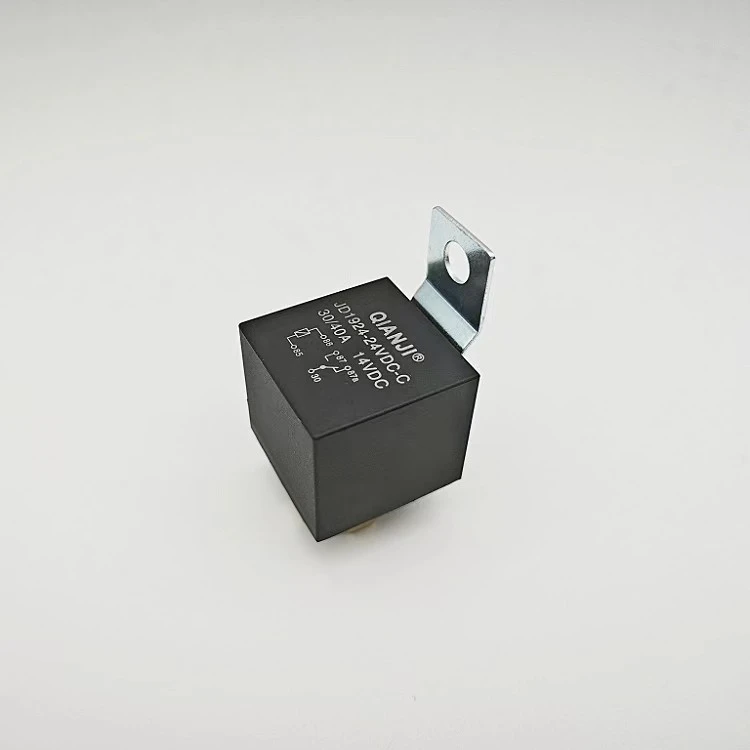

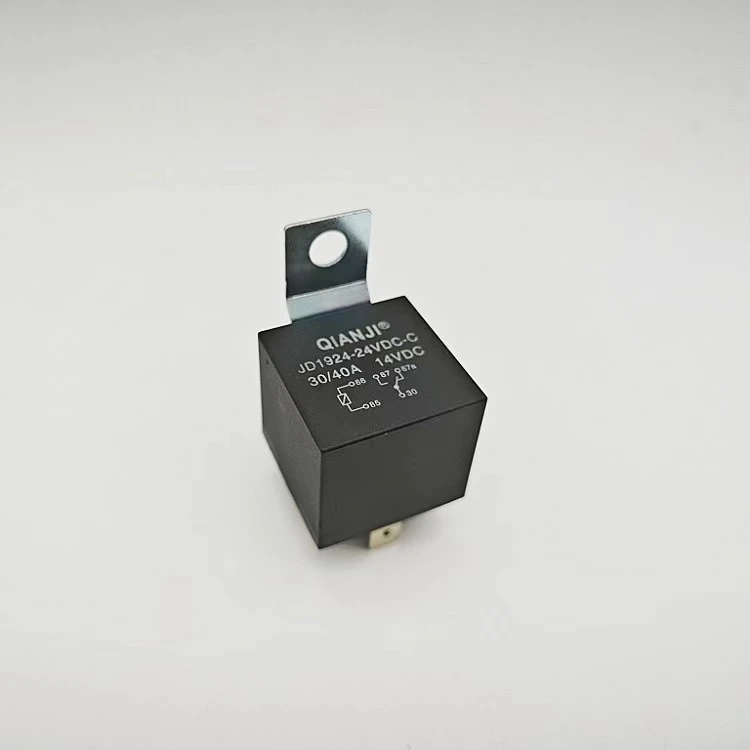

Outra opção popular é a nossarelé automotivo 12v 40a. Este relé foi projetado para lidar com uma corrente relativamente alta, tornando-o adequado para aplicações como alimentar motores grandes ou luzes de alta potência.
Conclusão
Verificar se um relé automotivo de 5 pinos está energizado é uma habilidade importante para quem trabalha em sistemas elétricos automotivos. Usando métodos como ouvir um clique, usar um multímetro e verificar os contatos da chave, você pode diagnosticar rapidamente se um relé está funcionando corretamente.
Se você está procurando relés automotivos de 5 pinos de alta qualidade, nós temos o que você precisa. Nossos relés são testados para garantir um desempenho confiável. Quer você precise de um relé padrão ou especializado, como um relé de travamento, podemos fornecer a solução certa para suas necessidades automotivas.
Se você estiver interessado em adquirir nossos relés automotivos de 5 pinos ou tiver alguma dúvida sobre eles, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar os melhores relés para seus projetos.
Referências
- "Manual de Sistemas Elétricos Automotivos"
- Planilhas de dados dos fabricantes para Relés automotivos de 5 pinos
