Um relé de sobrecorrente mantém os sistemas de energia seguros, identificando muita corrente. Ele age quando há problemas como curtos circuitos ou sobrecargas. O relé funciona verificando o nível atual e o tempo de falha. Existem cinco tipos principais: revezamento instantâneo de sobrecorrente,Relé de sobrecorrente de sobrecorrente de tempo definido, relé inverso de sobrecorrente de tempo, relé direcional de sobrecorrente e relé de sobrecorrente do tipo de indução. Cada tipo ajuda a proteger seu sistema elétrico.
Takeaways -chave
- Os relés de sobrecorrente mantêm os sistemas de energia seguros, identificando muita corrente.
- Os cinco principais tipos instantâneos, tempo definido, tempo inverso, direcional e cada um de indução têm trabalhos especiais para interromper as falhas.
- Escolher o relé certo é importante para manter o sistema seguro. Ele para de viagens erradas e lida com falhas corretamente.
- Alguns relés têm atrasos no tempo para viajar apenas certas peças. Isso ajuda o restante do sistema a continuar trabalhando durante os problemas.
- Os relés de indução são confiáveis e baratos, perfeitos para sistemas mais antigos que precisam de pouco cuidado.

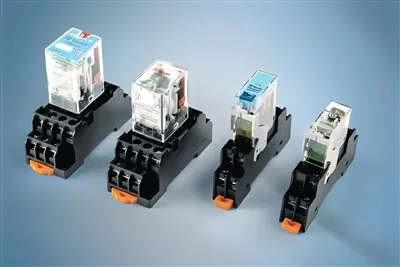

Relé instantâneo de sobrecorrente
Como funciona
Um relé instantâneo de sobrecorrente detecta alta corrente e atua rapidamente. Ele liga quando a corrente vai acima de um limite definido, chamado de valor de captação. Este relé não tem atraso de tempo, por isso reage rapidamente aos problemas. O processo incluitrês etapas principais:
| Etapa | O que isso significa |
|---|---|
| Nível de coleta | O nível atual que aciona o relé. |
| Nível de abandono | O nível atual que desliga o relé. |
| Atraso no tempo | O tempo necessário para agir depois de ligar. |
Sem atrasos, esse relé age rápido durante as falhas. Ajuda a proteger o equipamento e mantém o sistema estável.
Por que é útil
Este relé é simples e funciona muito rápido. Protege peças importantes, como transformadores e geradores. Sua configuração fácil economiza tempo durante a instalação e manutenção. O design é confiável e funciona bem durante falhas.
Use em proteção de curto-circuito
Este relé é ótimo para proteção de curto-circuito. Ele separa rapidamente partes danificadas do sistema para impedir problemas maiores. Exemplos da vida real mostram como funciona bem:
| Exemplo | Detalhes |
|---|---|
| Teste de relé | O reléfuncionou bem durante as falhas, provando sua confiabilidade. |
| Estudo de dados de falha | Os dados ajudaram a verificar a resistência de falhas e a melhorar os modelos. |
| Verificação de impedância | As falhas confirmaram a impedância de sequência zero da linha. |
Os dados de desempenho mostram seus pontos fortes:
| Dados de desempenho | O que mostra |
|---|---|
| Configurações de viagem | O relé está definido para viagens e reclosões específicas. |
| Localização da falha | Os métodos ajudam a encontrar falhas e verifique a precisão do sistema. |
Este relé limpa as falhas rapidamente, protegendo o equipamento e evitando quedas de energia.
Tempo definidoRelé de sobrecorrente
Funcionalidade de atraso de tempo
Este relé funciona com um atraso de tempo definido. Quando a corrente passa pelo limite, espera antes de agir. O atraso impede que tropeça durante pequenos surtos. Você pode alterar o atraso para atender às necessidades do seu sistema.
Dica:Use este relé para melhor controle do tempo de falha.
O atraso ajuda a decidir qual parte do sistema reage primeiro. Dessa forma, apenas a área problemática está desligada, mantendo o resto funcionando.
Benefícios em disparo seletivo
Tripping seletivo é uma grande vantagem deste relé. Ele desliga apenas a parte defeituosa, deixando o restante funcionando. Isso reduz o tempo de inatividade e evita problemas extras. Por exemplo, se um alimentador tiver uma falha, apenas as viagens de alimentador. Outros alimentadores permanecem, protegendo o equipamento e mantendo o sistema estável. Este relé melhora a eficiência e a confiabilidade.
Casos de uso em proteção coordenada
Este relé é fundamental nos planos de proteção coordenados. Você pode definir atrasos diferentes para relés em diferentes áreas. O relé mais próximo da falha age primeiro, enquanto outros esperam. Essa configuração é importante em grandes sistemas com muitas camadas de proteção. Em lugares como fábricas ou subestações, evita falhas maiores. Seu desempenho estável o torna uma escolha confiável para a segurança.
Relé de sobrecorrente de tempo inverso
Como funciona com o tempo e o atual
Este relé viaja mais rápido com maior corrente de falha. Ele reage mais lento a pequenas sobrecargas, mas rapidamente a grandes falhas. Esse recurso ajuda a lidar com falhas com base em seu tamanho. Por exemplo, um pequeno problema causa um atraso, mas uma grande falha recebe uma resposta instantânea. Isso o torna ótimo para sistemas que precisam de controle preciso de falhas. Você pode alterar suas configurações para se ajustar ao seu sistema. O ajuste da curva de corrente de tempo garante proteção adequada. Essa flexibilidade evita viagens desnecessárias e mantém o sistema funcionando sem problemas. É uma escolha popular nas configurações modernas de poder.
Ajustando para diferentes níveis de falha
Este relé altera sua resposta com base no tamanho da falha. Ao contrário dos relés de tempo fixo, ele se adapta à intensidade da falha. Isso reduz o dano e melhora a segurança do sistema. Os dados de desempenho mostram seus benefícios:
| Métrica | Porcentagem de melhoria | O que isso significa |
|---|---|---|
| Tempo de disparo mais rápido | 41.07% | Viagens mais rápidas que os modelos mais antigos, melhorando a resposta a falhas. |
| Melhor tempo de coordenação | 77.98% | Reduz os atrasos entre as proteções principal e de backup. |
Esses recursos ajudam a limpar as falhas mais rapidamente e evitar problemas maiores.
Onde é usado
Este relé é usado em muitas indústrias para proteção de falhas. Ele lida com falhas pequenas e grandes, tornando -o muito útil. Por exemplo, novos controladores de energia de estado sólido (SSPC) usam esse relé com um recurso "rastreamento de calor". Isso melhora a detecção de falhas porcerca de 10%, garantindo melhor segurança. Na vida real, esses relés protegem transformadores, motores e alimentadores. Eles também são fundamentais nos sistemas de proteção em camadas. Vários relés funcionam juntos para isolar falhas rapidamente. O uso deste relé melhora a segurança e mantém o sistema de energia confiável.

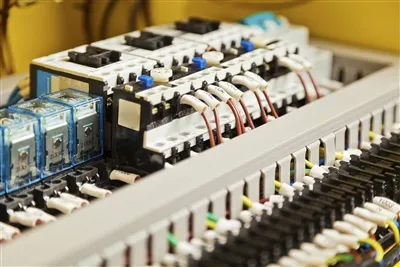

Relé de sobrecorrente direcional
Como encontra a direção da falha
Um relé de sobrecorrente direcional mostra onde acontece uma falha. Isso é útil em sistemas onde os fluxos de corrente em várias direções. Ele informa se a falha está a montante ou a jusante. Dessa forma, apenas a área problemática está desligada. Novos métodos facilitam a localização da direção da falha. Um métodousa apenas atual após uma falhapara encontrar sua direção. Ele ignora as verificações de tensão, tornando -a mais simples, mas ainda precisa. Os testes mostram que esse método funciona bem nos sistemas modernos. Outras ferramentas comoAlgoritmos genéticos melhoram como os relés funcionam. Essas ferramentas tornam a detecção de falhas mais rápida e melhor.
Por que isso importa em sistemas conectados
Nos sistemas conectados, as falhas podem acontecer em qualquer lugar. Essas falhas causam diferentes correntes de curto-circuito. Um relé direcional se ajusta a essas alterações para manter o sistema seguro. Ele encontra e corrige falhas rapidamente, interrompendo problemas maiores. Sistemas inteligentes usando aprendizado profundo melhoram o desempenho do relé. Eles encontram falhas em tempo real, tornando a proteção mais rápida. Ao lidar com alterações de falhas, esses relés mantêm os sistemas conectados constantes e seguros.
Onde é usado
Os relés direcionais são usados de várias maneiras hoje. Alguns exemplos são:
- Gerenciando energia de fontes solares ou eólicas, que precisam de configurações especiais.
- Melhorando a segurança do sistema com ferramentas inteligentes e melhor planejamento.
- Usando dados de velocidade do vento para ajustar as configurações de relépara sistemas de energia eólica.
- Resolvendo problemas de tempo de relé sem precisar de ferramentas extras de comunicação.
Esses usos mostram o quão flexíveis e importantes são esses relés. Eles lidam bem com sistemas complicados, mantendo a energia segura e funcionando sem problemas.
Relé de sobrecorrente do tipo de indução
Como funciona
Este relé usa indução eletromagnética para funcionar. Possui um disco de alumínio giratório entre dois ímãs. Quando a corrente passa, cria um campo magnético. Este campo produz pequenas correntes elétricas no disco. Essas correntes giram o disco e, quando gira o suficiente, o relé viaja. O relé então desliga o circuito defeituoso. O relé reage à sobrecorrente com precisão. O disco gira mais rápido quando a corrente é maior. Isso garante ação rápida durante grandes falhas.
Benefícios de seu design simples
O design deste revezamento é forte e confiável. Dura muito tempo e é fácil de manter. Suas peças simples tornam barato operar. Ao contrário dos relés digitais modernos, ele não precisa de eletrônicos complexos. Isso significa que evita problemas como ruído elétrico ou falhas de software. Ele também lida com altas correntes de falha sem perder a precisão. Isso o torna ótimo para proteger equipamentos importantes, como transformadores. Sua construção difícil funciona bem mesmo em condições difíceis.
Use em sistemas de energia mais antigos
Este relé tem sido importante nos sistemas de energia mais antigos. Protege coisas como linhas de energia, alimentadores e transformadores. Ele viaja apenas a parte defeituosa, mantendo o restante funcionando sem problemas. A história mostra seu valor:
| Ano | Evento |
|---|---|
| 1899 | Usado para proteger o sistema de 11 kV da usina de Niagara. |
| 1903 | Primeiro costumava desligar os geradores em execução juntos. |
Esses eventos mostram como esse relé ajudou a melhorar a segurança do sistema de energia. Ainda hoje, é uma escolha confiável para configurações simples e resistentes.
Os relés de sobrecorrente ajudam a manter os sistemas de energia protegidos contra danos. Os cinco tipos instantâneos, tempo definido, tempo inverso, direcional e cada cada um com usos especiais. Os relés instantâneos agem rapidamente durante os problemas, enquanto os relés direcionais encontram onde acontecem falhas.
Escolher o relé certo ajuda o sistema a funcionar com segurança e suavemente. Escolher o melhor revezamento precisa de um pensamento cuidadoso. Coisas como configuração do sistema, tipos de falhas e trabalho com outros dispositivos são importantes. Boas escolhas interrompem viagens falsas e melhoram o manuseio de falhas. Por exemplo, os relés devem dizer a diferença entre surtos inofensivos e falhas reais para evitar problemas. O valor dos relés de sobrecorrente é claro a partir dos problemas anteriores. Em 2003, um golpe de blecaute50 milhões de pessoasdevido a problemas de retransmissão. Escolher e cuidar de relés corretamente pode interromper essas falhas e manter os sistemas confiáveis.
Perguntas frequentes
Por que os relés de sobrecorrente são importantes nos sistemas de energia?
Os relés de sobrecorrente impedem os danos por muita corrente. Eles encontram falhas rapidamente e desligam a área problemática. Isso mantém o equipamento seguro e permite que o restante do sistema continue funcionando.
Por que você deve escolher o tipo certo de revezamento de sobrecorrente?
Relés diferentes fazem trabalhos diferentes. Os relés instantâneos agem rapidamente, enquanto os relés direcionais encontram locais de falha. Escolher o relé certo oferece melhor proteção e evita viagens falsas.
Por que os sistemas mais antigos ainda usam relés de sobrecorrente do tipo indução?
Os relés de indução são difíceis e duram muito tempo. Eles funcionam bem em más condições e precisam de pouco cuidado. Seu design simples é barato e se encaixa em sistemas mais antigos sem recursos sofisticados.
Por que o atraso de tempo é importante em alguns relés de sobrecorrente?
O atraso de tempo ajuda a desligar apenas a parte defeituosa. Isso mantém o restante do sistema funcionando sem problemas. É útil para proteger grandes redes com muitas peças conectadas.
Por que os sistemas modernos preferem relés de sobrecorrente no tempo inverso?
Os relés de tempo inverso se ajustam ao tamanho da falha. As grandes falhas viajam mais rápido, enquanto as pequenas demoram mais. Isso ajuda a lidar melhor com os problemas e evita desligamentos desnecessários nos sistemas modernos.
