O papel dos relés temporais em sistemas de proteção contra incêndio: Guia Crítico 2025

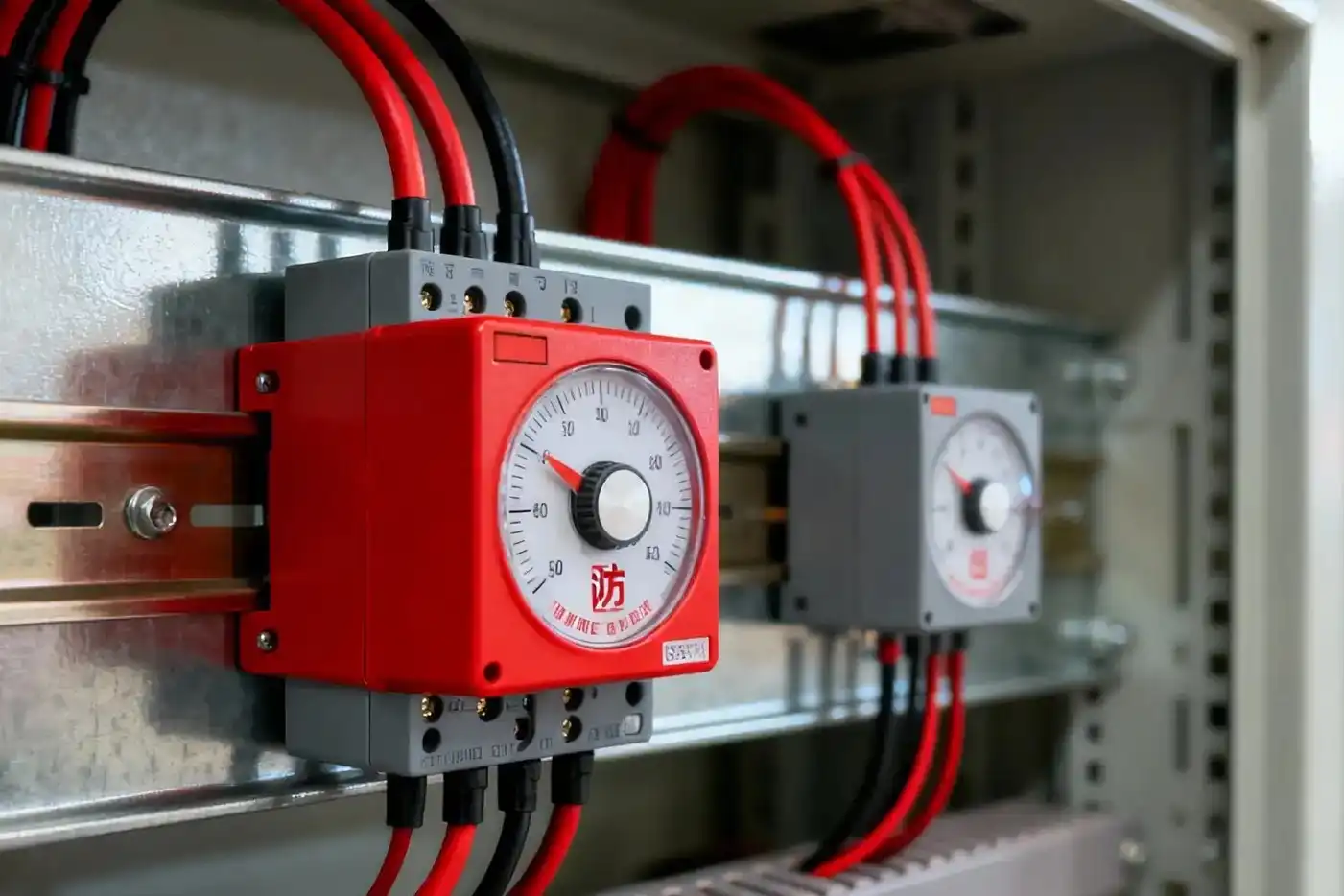

Quando ocorre um incêndio, o caos se torna o inimigo. Uma resposta eficaz não consiste em ligar tudo de uma vez. Em vez disso, requer uma sequência de eventos cuidadosamente cronometrada que se desenrola de forma lógica. No centro desta sequência está um componente que muitas vezes passa despercebido, mas permanece absolutamente essencial: o relé de tempo.

Este dispositivo faz muito mais do que apenas funcionar como um simples switch. Ele serve como um controlador lógico crítico. Ele garante que as operações aconteçam na ordem certa e mantém todo o sistema funcionando corretamente.

Os relés temporais atuam como condutores invisíveis liderando a orquestra de um sistema de proteção contra incêndio. Eles controlam quando os alarmes soam, quando os exaustores de fumaça são acionados, quando as bombas de incêndio começam a funcionar e quando as portas corta-fogo se fecham.

Sem estes atrasos cuidadosamente planeados, os sistemas de segurança de um edifício poderiam realmente funcionar uns contra os outros. Se todos os equipamentos ligassem ao mesmo tempo, isso poderia causar falhas de energia devastadoras. Ações que acontecem demasiado cedo podem bloquear rotas de evacuação ou destruir equipamentos caros. Compreender como funcionam os relés de tempo é essencial para qualquer pessoa que projete, instale ou mantenha sistemas de proteção contra incêndio que sejam potentes e inteligentes.

O que é um relé de tempo?

Um relé de tempo é um dispositivo de controle elétrico que cria uma pausa deliberada entre o recebimento de um sinal e a ação. Ele recebe um sinal para iniciar seu cronômetro. Depois que um período de tempo predefinido passa, ele liga ou desliga seus contatos elétricos.

Pense nisso como um porteiro em vez de um simples interruptor. Ele retém uma ação até que chegue exatamente o momento certo. Isso garante que os eventos aconteçam na sequência correta.

Esta função torna-se crítica na segurança contra incêndio, onde a ordem das operações é tão importante quanto as próprias operações. O relé de tempo fornece o “quando” que controla o “o quê” do sistema.

Os dois modos de operação mais básicos são On{0}}Delay e Off{1}}Delay. Um temporizador On{3}}Delay inicia a contagem quando recebe energia e seus contatos mudam após o término do período de atraso. Os contatos de um temporizador de atraso-desligado mudam imediatamente quando a energia chega, mas o temporizador só começa a contar quando a energia é cortada, religando os contatos após o atraso. Essas duas funções simples criam a base para uma lógica complexa de segurança de vida.

O Princípio do Atraso

Adicionar atrasos não significa desacelerar a resposta ao fogo. Trata-se de tornar essa resposta lógica, eficaz e segura. Este princípio fundamental interrompe uma reação em cadeia de falhas e garante que o sistema funcione como um todo unificado. O raciocínio por trás dos atrasos vem de vários fatores críticos de engenharia e segurança.

Prevenção de falsos alarmes

Uma das principais funções dos atrasos é evitar evacuações desnecessárias e perturbadoras. Em circuitos detectores de fumaça, geralmente é incorporado um pequeno atraso de verificação de 30 a 60 segundos.

Essa breve janela permite que condições temporárias e não{0}}de incêndio sejam resolvidas naturalmente. Poeira de construção, vapor de cozinha ou spray aerossol podem acionar detectores temporariamente. Se o sinal do detector desaparecer durante esse período, o sistema será reiniciado sem disparar um alarme-em todo o edifício. Isto evita os enormes custos e o pânico que acompanham os alarmes falsos.

Garantindo o sequenciamento do equipamento

Imagine um grande edifício onde um alarme de incêndio aciona vários-ventiladores de exaustão de fumaça de alta potência, ventiladores de pressurização e bombas de incêndio, tudo ao mesmo tempo. A repentina demanda elétrica seria enorme. É quase certo que desarmaria os disjuntores principais.

Isso mergulharia o edifício na escuridão. Mais importante ainda, desligaria os próprios sistemas de segurança necessários durante a emergência. Os relés de tempo evitam isso espaçando a carga elétrica. Um ventilador liga, alguns segundos depois outro liga e uma bomba começa a funcionar. Cada ação é sequenciada para gerenciar a demanda elétrica e manter a rede elétrica estável e funcionando.

Protegendo equipamentos-de alto valor

Equipamentos mecânicos necessitam de condições operacionais específicas para funcionar corretamente. Um exaustor de fumaça de alta-potência, por exemplo, é construído para movimentar grandes volumes de ar. Se começar enquanto o amortecedor de fumaça ainda estiver fechado, basicamente está tentando criar um vácuo contra uma parede sólida.

Essa condição, chamada de corrida contra a cabeça morta, pode causar sérios esforços no motor, superaquecimento e desgaste rápido. Uma retransmissão-de tempo de atraso evita que isso aconteça. O sistema de controle primeiro sinaliza para o amortecedor abrir. O relé de tempo, definido para um pouco mais do que o amortecedor precisa para percorrer (como 10-15 segundos), então liga o motor do ventilador. O ventilador só é acionado quando suas vias aéreas estão desobstruídas, protegendo o equipamento e garantindo seu bom funcionamento.

Facilitando a saída ordenada

Durante um incêndio, a compartimentação é fundamental para impedir a propagação do fogo. No entanto, isolar imediatamente uma área com venezianas ou portas corta-fogo pode prender pessoas lá dentro.

Os relés de tempo tornam possível uma abordagem faseada. Quando o alarme inicial soa, um temporizador-de atraso é iniciado. Isto proporciona um período designado, muitas vezes de 60 a 180 segundos, para as pessoas se movimentarem pelas rotas de fuga. Somente após o término desse tempo de fuga o relé sinaliza para as venezianas fecharem, completando a barreira-com classificação de incêndio. Esta sequência cronometrada coloca a vida humana em primeiro lugar antes de proteger o compartimento.

Principais aplicativos do sistema

O valor real dos relés de tempo aparece em seus usos específicos em sistemas de proteção contra incêndio. Eles se integram a quase todos os principais subsistemas, executando lógica crítica que transforma uma coleção de hardware em uma rede-que salva vidas.

Em Painéis de Controle de Alarme de Incêndio

O Painel de Controle de Alarme de Incêndio (FACP) serve como o cérebro central do sistema. Aqui, os relés de tempo tornam-se essenciais para a verificação de alarmes.

O objetivo deste atraso é confirmar um evento de incêndio real antes de ativar dispositivos de notificação generalizados, como buzinas e luzes estroboscópicas, que desencadeiam a evacuação em massa.

O processo funciona de forma simples. Um detector de fumaça envia um sinal inicial ao FACP. Um temporizador de atraso de ativação-interno ou externo, geralmente definido para 30 a 60 segundos, inicia a contagem.

Se o sinal do detector permanecer ativo após o término deste tempo predefinido, o FACP confirmará o alarme. Em seguida, ativa o sinal geral de evacuação e inicia outras sequências de controle, como avisar o corpo de bombeiros. Se o sinal do detector desaparecer durante a contagem regressiva, o evento será registrado como um problema ou sinal de supervisão e o sistema será reinicializado sem um alarme completo.

Em sistemas de exaustão de fumaça

O controle eficaz da fumaça depende inteiramente da operação sequencial. Os relés de tempo tornam esta sequência possível.

O objetivo é criar um caminho livre para a saída da fumaça do edifício, protegendo ao mesmo tempo os equipamentos mecânicos. Isso evita que os ventiladores lutem contra um sistema fechado e garante que o ar complementar seja fornecido para evitar problemas de pressão negativa.

A sequência começa quando um incêndio é confirmado em uma zona específica. O FACP envia um sinal de saída que energiza o relé de tempo que controla o damper de ar de reposição para aquela zona, informando-o para abrir.

Ao mesmo tempo, um segundo temporizador de{0}retardo de ativação do ventilador de exaustão de fumaça começa a contar. Esse atraso é definido por mais tempo do que o tempo de deslocamento do amortecedor, normalmente de 10 a 20 segundos.

Só depois de expirado este atraso, garantindo que o registo está totalmente aberto, é que o relé liga o exaustor de fumos. Isso garante que o ventilador tenha um caminho livre para liberar a fumaça, operando de forma eficiente e sem risco de danos.

No controle da bomba de incêndio

As bombas de incêndio constituem a espinha dorsal dos sistemas de sprinklers e sua confiabilidade é crucial. Os relés de tempo são usados ​​​​aqui para evitar dois problemas principais: ciclos curtos e golpe de aríete.

Um aplicativo-de atraso controla a sequência-de inicialização. Num sistema com uma bomba eléctrica primária e uma bomba diesel de reserva, um atraso garante que a bomba de reserva não arranca desnecessariamente. Se a bomba primária não iniciar ou não conseguir manter a pressão, um pressostato sinaliza a necessidade de backup. Um temporizador-de atraso fornece uma janela (de 10 a 15 segundos) para confirmar se a falha da bomba primária não é temporária antes de dar partida no motor diesel.

Um aplicativo-de atraso torna-se crítico para o desligamento. A NFPA 20, a norma para bombas de incêndio, exige que uma bomba, uma vez iniciada, funcione por um tempo mínimo (como 10 minutos para uma bomba acionada por motor elétrico{{4}). Um temporizador-de atraso aplica essa regra. Mesmo que a pressão do sistema seja restaurada rapidamente, o temporizador-de atraso de desligamento mantém a bomba funcionando pelo período mínimo necessário após a desativação do pressostato. Isso evita que o motor dê partida e pare rapidamente (ciclos curtos), uma condição que causa superaquecimento grave e reduz drasticamente a vida útil do motor.

No controle do obturador de incêndio

Portas e persianas{0}}com classificação corta-fogo criam compartimentos corta-fogo, mas sua ativação deve ser cronometrada para permitir uma evacuação segura.

O objetivo é proporcionar uma passagem clara e segura aos ocupantes por um tempo predeterminado antes de selar uma zona de incêndio.

Quando um alarme de incêndio geral é ativado, o FACP envia um sinal que inicia um temporizador-de atraso conectado ao circuito de controle do obturador. Este temporizador normalmente é definido para 60 a 180 segundos, conforme definido pela estratégia de evacuação do edifício.

Durante este período, as venezianas permanecem abertas, muitas vezes mantidas por fechaduras eletromagnéticas. Os ocupantes podem passar sem obstruções. Uma vez expirado o tempo, o relé é ativado, cortando a energia das travas magnéticas e permitindo que a veneziana feche por gravidade ou motor, completando a barreira contra incêndio.

Compreendendo o controle de ligação

Os eventos cronometrados individuais são impressionantes, mas o verdadeiro poder dos sistemas modernos de proteção contra incêndio reside no controle da ligação. Esta é a rede interconectada de operações sequenciais. Os relés de tempo servem como nós nesta teia, passando o controle de uma ação para outra em uma resposta de emergência perfeitamente coreografada. Podemos entender isso percorrendo um cenário hipotético.

Cenário: incêndio-alto

Imagine que um incêndio começa em um escritório no 10º andar de um prédio de 20 andares. A resposta do sistema não é um evento único, mas uma linha de tempo em cascata orquestrada por retransmissões de tempo.

T=0 segundos:Um detector de fumaça no 10º andar envia um sinal ao FACP. O painel inicia imediatamente um temporizador de verificação de alarme de{5}}atraso de 30-segundos. O sistema entra em estado de pré-alarme.

T=30 segundos:A condição de fumaça continua. O cronômetro de verificação expira. A FACP confirma um incêndio genuíno e intensifica a resposta. Ele ativa dispositivos de notificação (buzinas e luzes estroboscópicas) apenas no andar de incêndio (10º), no andar acima (11º) e no andar abaixo (9º), seguindo uma estratégia típica de evacuação em fases. Ao mesmo tempo, envia sinais para iniciar o controle de fumaça e outras sequências de ligação.

T=31 segundos:O FACP envia um sinal ao sistema de controle de fumaça. Este sinal energiza imediatamente um relé para destravar as portas das escadas para saída e outro para iniciar a abertura da comporta de exaustão de fumaça no 10º andar. Ao mesmo tempo, ele inicia um temporizador de atraso-de 15-segundos para o exaustor de fumaça do 10º andar.

T=46 segundos:O temporizador de atraso de ativação de 15-segundos do exaustor expira. Os contatos do relé fecham, enviando energia para a partida do motor do ventilador. O ventilador agora liga, puxando a fumaça do 10º andar através do amortecedor agora totalmente aberto.

T=60 segundos:Um temporizador de atraso de-de 60-segundos separado, iniciado em T=0, expira. Este temporizador foi designado para compartimentação. Seu relé agora é ativado, liberando as venezianas ao redor do saguão do elevador do 10º andar, que começam a fechar. Esse atraso proporcionou um minuto para os ocupantes se deslocarem em direção às escadas.

T=75 segundos:Um interruptor de fluxo de água no tubo do sprinkler no 10º andar é ativado, mostrando que um sprinkler foi aberto. Isso envia um sinal para o controlador da bomba de incêndio. A lógica interna do controlador inicia um temporizador de atraso de 10{4}}segundos antes de ativar a bomba de incêndio principal. Este pequeno atraso evita que a bomba arranque devido a um pico de pressão momentâneo (golpe de aríete) e confirma que é necessário um fluxo sustentado.

Este cenário mostra como uma série de simples atrasos de tempo, trabalhando juntos, criam uma resposta sofisticada e multi{0}}em camadas que gerencia a evacuação, controla a fumaça, contém o fogo e apoia os esforços de supressão, tudo em uma sequência lógica e segura.

Selecionando o relé correto

Escolher o relé de tempo certo é tão importante quanto decidir usá-lo. A seleção depende da função específica que o relé precisa executar. Usar o tipo errado pode tornar uma sequência de segurança inútil ou até mesmo perigosa.

Estado-sólido versus eletromecânico

Além da função de temporização, a construção interna do relé é importante.

Os relés eletromecânicos usam uma bobina física e contatos móveis. Eles são resistentes, relativamente baratos e altamente resistentes a ruídos elétricos e picos de tensão. No entanto, suas partes móveis podem se desgastar com o tempo, tornando-as um ponto potencial de falha mecânica.

Os relés-de estado sólido não possuem partes móveis. Eles utilizam componentes eletrônicos (semicondutores) para realizar a comutação. Isto lhes confere uma vida operacional extremamente longa, alta resistência a choques e vibrações e operação silenciosa. Eles geralmente são preferidos para funções modernas e críticas de segurança-de vida devido à sua confiabilidade superior, embora possam ser mais sensíveis a ruídos elétricos e calor. Para a maioria dos novos projetos de sistemas de incêndio, relés de estado sólido-de alta{6}}confiabilidade são a escolha padrão para lógica crucial.

Instalação e Comissionamento

A eficácia de uma retransmissão de tempo é determinada-no local, não apenas no projeto. A instalação adequada e o comissionamento cuidadoso são etapas essenciais para garantir que a lógica de segurança projetada se traduza em desempenho-real. Pela nossa experiência no campo, essas práticas são cruciais.

Definir e verificar horários

As configurações de tempo não são suposições aleatórias. Eles devem ser calculados e depois verificados fisicamente. Um atraso para um exaustor de fumaça deve ser baseado no tempo de percurso especificado pelo fabricante do amortecedor, mais uma margem de segurança. O atraso de funcionamento-da bomba deve estar em conformidade com os requisitos do código NFPA.

Durante o comissionamento, cada evento cronometrado deve ser verificado com um cronômetro. Vimos vários problemas surgirem ao assumirmos que uma configuração de discagem é precisa. É um descuido comum definir um atraso do ventilador sem cronometrar fisicamente o deslocamento do amortecedor, levando à ativação e tensão prematura do ventilador. Verificar cada sequência sob condições de teste é a única maneira de garantir que funcionará durante um evento real.

A documentação não é-negociável

Um sistema de alarme de incêndio pode conter dezenas de relés de tempo. Sem documentação clara, a solução de problemas ou modificações futuras tornam-se um pesadelo.

A função específica de cada relé (como "Atraso do ventilador de exaustão do 10º andar"), sua localização física no painel e sua configuração precisa de tempo devem ser claramente rotuladas e registradas nos desenhos do sistema "como-construído". Esta documentação constitui uma parte crítica dos registros de entrega e manutenção do sistema.

Armadilhas comuns a serem evitadas

Vários erros comuns de instalação podem comprometer a função de um relé de tempo.

Fiação incorreta:Confundir contatos normalmente abertos (N/O) e normalmente fechados (N/C) é um erro frequente que inverte a lógica do relé. Um exaustor que deveria ligar pode estar conectado para desligar.

Usando o erradoReléTipo:Instalar um relé de atraso-ligado onde um atraso-desligado é necessário é um erro crítico. Isto impediria que uma bomba de incêndio cumprisse o seu tempo mínimo de funcionamento, levando a ciclos curtos.

Ignorando classificações:Cada relé possui classificações específicas de tensão e corrente para sua bobina e contatos. Sobrecarregar os contatos fará com que eles se fechem ou queimem, levando à falha.

Falha em levar em conta a realidade:Definir um atraso de 10-segundos para um amortecedor que leva 12 segundos para abrir é uma falha de projeto. Os tempos devem ser baseados no desempenho real do equipamento conectado.

Confiabilidade e testes

Num sistema de segurança de vida, os componentes não podem simplesmente ser “suficientemente bons”. Eles devem ser comprovadamente confiáveis ​​e certificados para o efeito. O relé de tempo, como um dispositivo lógico-crítico, está sujeito a padrões rígidos.

Sempre especifique e instale relés de tempo listados pela UL, especialmente sob um padrão relevante como UL 864, Padrão para Unidades de Controle e Acessórios para Sistemas de Alarme de Incêndio. Essa certificação garante que o dispositivo tenha sido submetido a testes rigorosos de confiabilidade, durabilidade e desempenho sob condições adversas adequadas para aplicações-de segurança vital.

O custo do fracasso

As consequências da falha de um único relé de tempo são catastróficas. Uma falha no-relé de atraso pode significar que um exaustor de fumaça nunca será iniciado, permitindo que um espaço se torne inabitável. Um relé de atraso-com falha pode fazer com que uma bomba de incêndio crítica falhe em um ciclo curto. Um temporizador de verificação que falhe no estado “ligado” pode atrasar indefinidamente a evacuação de um edifício. A confiabilidade deste pequeno componente impacta diretamente a capacidade de todo o sistema de salvar vidas.

O papel dos códigos

As sequências e tempos controlados pelos relés não são apenas “boas ideias”. Eles geralmente são exigidos por código. Normas como NFPA 72 (Código Nacional de Alarme e Sinalização de Incêndio), NFPA 92 (Norma para Sistemas de Controle de Fumaça) e NFPA 20 (Norma para Instalação de Bombas Estacionárias para Proteção contra Incêndio) contêm requisitos específicos para atrasos de tempo, sequências operacionais e tempos mínimos de operação. Seguir esses códigos é um requisito legal e ético.

Testes e Manutenção Periódicos

Os relés de tempo não são dispositivos do tipo "configure e esqueça". Eles são componentes ativos que devem ser testados funcionalmente como parte do cronograma regular de inspeção do sistema de alarme de incêndio e segurança de vida do edifício, normalmente realizado anualmente.

Durante este teste, cada sequência cronometrada deve ser iniciada. O técnico deve verificar com um cronômetro se o atraso corresponde à configuração documentada e se a ação final (como partida do ventilador, liberação do obturador) ocorre conforme planejado. Esses testes proativos são a única maneira de identificar um componente com falha antes que ele seja necessário em uma emergência real.

O Orquestrador da Segurança

Começamos estabelecendo o relé de tempo não como um simples componente, mas como um controlador lógico. Ao longo desta exploração, esse papel tornou-se claro.

Passamos da necessidade fundamental de atraso-para evitar alarmes falsos e picos de energia-para aplicações específicas e críticas em painéis de alarme, sistemas de controle de fumaça, bombas de incêndio e rotas de fuga. Vimos como esses eventos cronometrados individuais são interligados em uma sequência sofisticada de controle de ligação.

O relé de tempo em aplicações de alarme de incêndio e relé de tempo em sistemas de exaustão de fumaça serve como o herói anônimo, o orquestrador inteligente do sistema de proteção contra incêndio. Sua seleção correta, instalação precisa e confiabilidade comprovada são o que transformam uma coleção de equipamentos poderosos em um sistema de segurança-de vida coeso, lógico e eficaz. É o cérebro por trás da força muscular, garantindo que nos momentos críticos de um incêndio, a resposta não seja o caos, mas a ordem.
